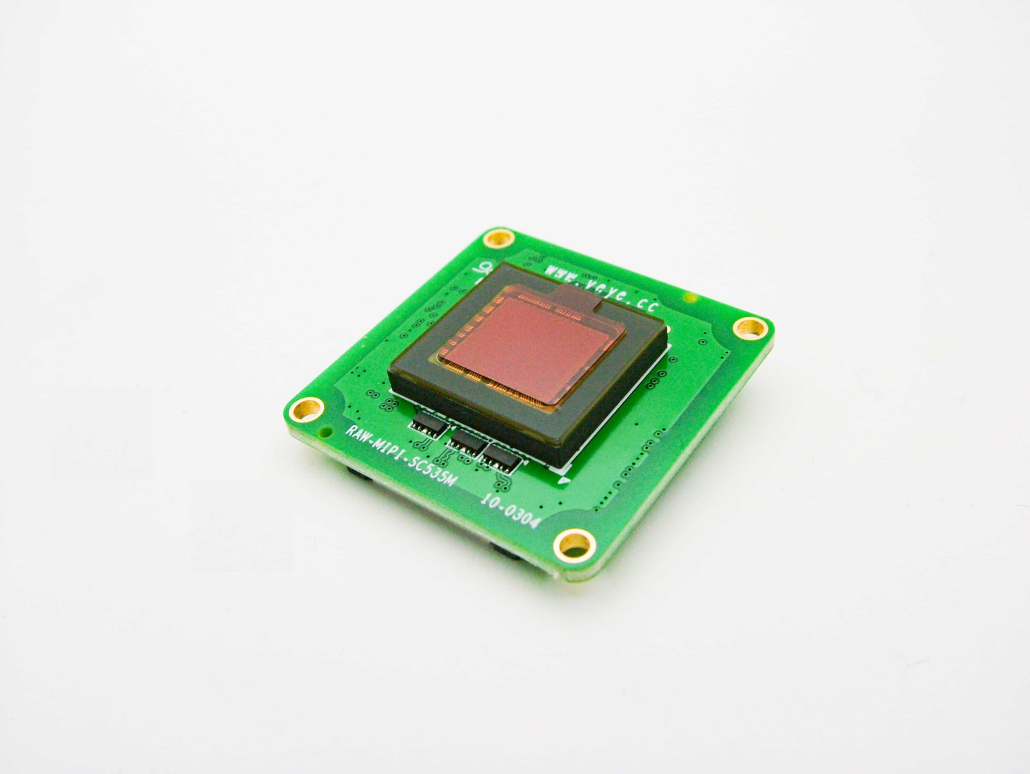

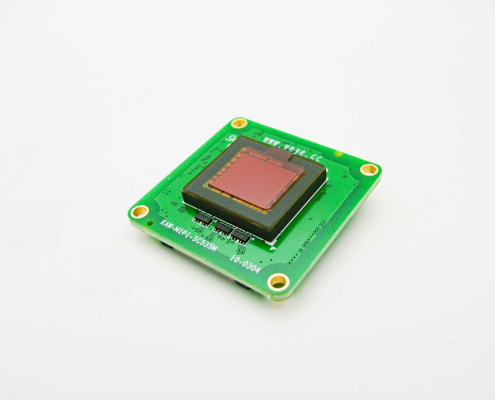

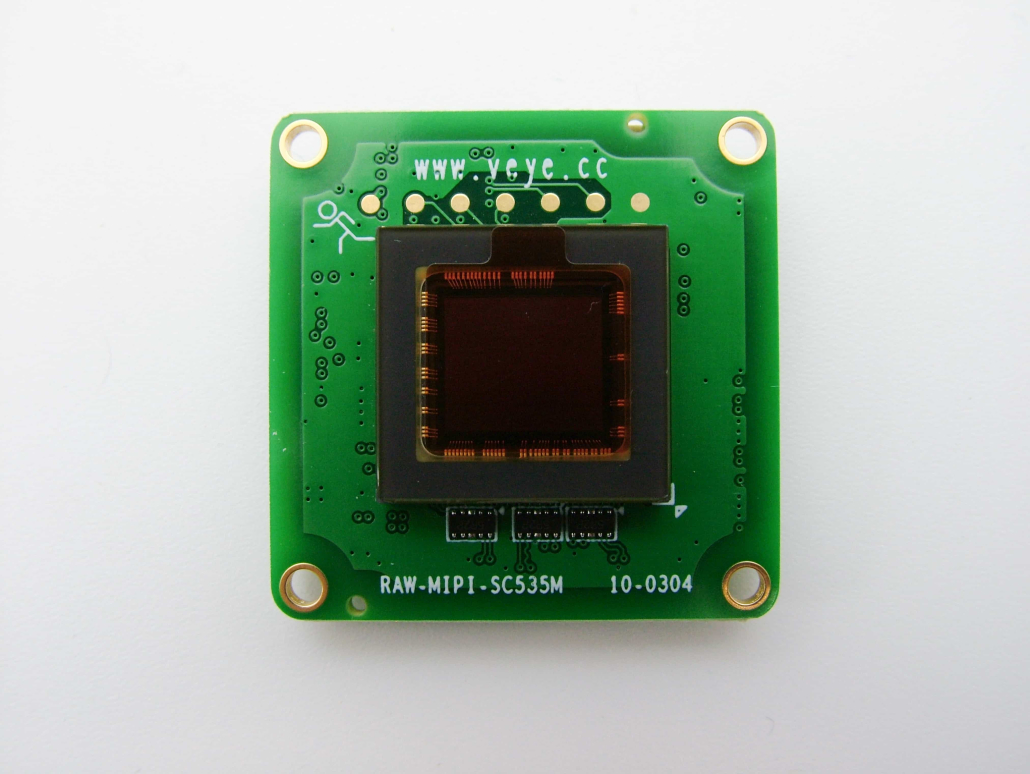

- 2/3英寸500万像素，3.45um像素颗粒，SmartSens CMOS传感器
- MIPI CSI-2 接口，2lane，4lane模式可设
- Mono-8，Mono-10，Mono-12数据格式
- 支持手动曝光模式
- 支持视频流模式，普通触发模式
- 支持硬触发，软触发等触发源
- 支持触发延迟功能，触发计数功能
- 支持闪光灯同步
- 支持灵活的ROI设置
- 支持灵活的帧率设置
- 支持Sensor Direct Access模式
产品规格
| 技术规格 | |
| 传感器工艺技术 | CMOS |
| 快门类型 | 全局快门 |
| 传感器型号 | SC535HGS-MC3AN00 |
| 黑白彩色 | 黑白 |
| 靶面尺寸 | 2/3 英寸 |
| 像素尺寸 | 3.45um (H)*3.45um(V) |
| 分辨率 | 最大：2464（H） × 2064（V）典型：2448（H） × 2048（V） |
| 最大帧率 | 4lane@8bit模式：2448 x 2048 @84fps
4lane@10bit模式：2448 x 2048 @82fps 4lane@12bit模式：2448 x 2048 @70fps 2lane@8bit模式：2448 x 2048 @53fps 2lane@10bit模式：2448 x 2048 @43fps 2lane@12bit模式：2448 x 2048 @36fps |
| 增益 | Analog Gain（HCG included）：1x to 48x（0dB-37.8dB）Digital Gain: 1x to31.9x (0dB-30dB) |
| 曝光时间 | ≤ 1/最大帧率(秒) |
| 快门模式 | 手动曝光，手动增益 |
| ADC精度 | 12-bit A/D converter |
| 像素输出格式 | Mono8，Mono10，Mono12 |
| ROI | 支持 |
| 镜像 | 支持水平镜像、 垂直镜像输出 |
| 工作模式 | 硬件触发，软件触发，视频流模式 |
| 触发控制 | 触发信号输入 |
| 闪光灯控制 | 闪光灯控制信号输出 |
| 电气特性 | |
| 数据接口 | 协议类型：MIPI CSI-2数据速率/lane：1188Mbps
lane数：2 lane / 4 lane |
| 通讯接口 | I2C 3.3V |
| 数字IO | 非隔离IO：1个触发输入，1个Strobe out，3.3V电平 |
| 供电 | 3.3V DC |
| 额定功率 | TBD |
| 结构 | |
| 裸板尺寸 | 长*宽*高 = 29*29*7.9mm,含传感器高度 |
| 镜头座 | C-MOUNT03，S-MOUNT01 或M12镜头座，需另配 |
| 工作环境 | |
| 温度 | 工作温度：-30℃~ 60℃ |
| 湿度 | 95%无凝结 |
| 传感器型号 | 光谱灵敏度 |
| SC535HGS-MC3AN00 |
SC535HGS-MC3AN00 QE
|
资料链接
结构尺寸
